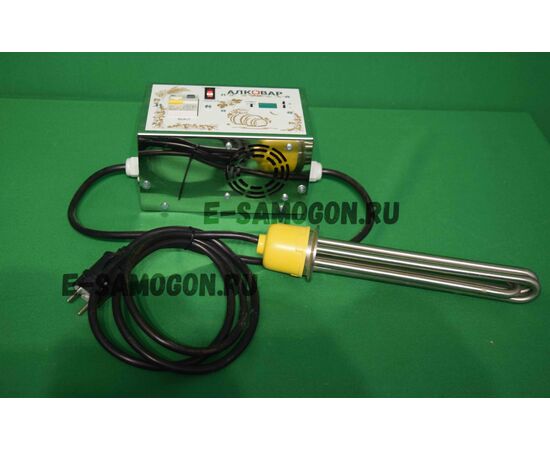

Система нагрева АЛКОВАР Электрон + ТЭН 3 кВт
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Готовое решение для модернизации перегонного куба под дистилляцию и пивоварение!
Переведи свой перегонный куб на удобный нагрев ТЭНом, в один шаг, еще и пивоварню получи бонусом!
Блок управления работает в двух режимах, на дистилляцию и пивоварение.
При дистилляции- регулируем мощность нагрева ТЭНом, с шагом в 1%.
При пивоварении- регулируем по температуре нагрева, выставляя необходимую температурную паузу, термодатчик фиксируется на стенке перегонного куба ( выносной датчик не идёт в комплекте)
Технические характеристики.
Основные технические характеристики устройства приведены в таблице:
| Количество фаз | 1 |
| Сеть | 220 Вольт, 50 Гц |
| Способы регулирования мощности | Фазовый, пропуском периодов |
| Номинальный ток нагрузки | 16 А |
| Регулирующий элемент | Симистор |
| Индикация | Семисегментный индикатор |
| Стабилизация отдаваемой в нагрузку мощности | Отсутствует |
| Максимальный диапазон терморегулирования | От температуры окружающей среды до 100°С |
Нержавеющий ТЭН на 3 кВт с кламповым соединением на 2 дюйма. (51мм)
Универсальная система нагрева АЛКОВАР Электрон + ТЭН 3 кВт
Система предназначена для управления мощностью, поступающей от однофазного источника
переменного тока на активной нагрузке.
Имеется возможность выбора метода регулирования:
1 Фазовый метод , путём изменения угла открытия симистора.
2 Метод пропуска периодов, с равномерным распределением
пропусков.
Стабилизация отдаваемой в нагрузку мощности отсутствует.
Регулятор может применяться для дистилляции и пивоварения!
Устройство и порядок работы.
На лицевой панели размещаются элементы индикации и управления:
1 Семисегментный индикатор.
- При включении регулятора, в течение трех секунд отображается
выбранный принцип регулирования: PhI - Фазовый; P-P - пропуск периодов.
- В режиме управления мощностью отображается мощность, отдаваемая
в нагрузку, в процентах, от номинальной мощности нагрузки.
- В режиме терморегулятора, отображается текущая температура. При
нажатии кнопок управления, в течение двух секунд отображается заданная
температура, затем снова текущая.
2 Переключатель выбора режима работы. Режим управления
мощностью, либо режим терморегулятора.
3 Кнопки "+", "-", "Старт". Кнопками "+", "-" выбирается значение
регулируемого параметра. Кнопка "старт" включает питание нагрузки с
заданной мощностью. При этом на семисегментном индикаторе светится
точка последнего разряда. Повторное нажатие кнопки "старт" отключает
нагрузку от сети. При этом точка в последнем разряде индикатора не
светится.
- Выбор метода регулирования.
При включении регулятора, в течение трех секунд отображается
выбранный принцип регулирования: PhI - Фазовый; P-P - пропуск периодов.
Для изменения метода, необходимо отключить регулятор от сети,
одновременно нажать на две кнопки: "+" и "-". Не отпуская кнопок, включить
регулятор в сеть, дождаться отображения на индикаторе измененного метода
регулирования.
Метод пропуска периодов предпочтительнее для использования в не
перегруженных сетях с номинальным напряжением. При этом в сеть
выдается меньше помех. Но при использовании в "просаженных" сетях, при
таком методе регулирования, наблюдаются резкие изменения яркости
осветительных приборов и неправильная работа стабилизаторов напряжения.
Фазовый метод не влияет на работу осветительных приборов и
стабилизаторов, подключенных к одной сети с регулятором, но при таком
методе регулирования происходит внесение сильных импульсных помех в
сеть и радиоэфир, происходит искажение формы напряжения питающей сети.
- Выбор режима работы для дистилляции или пивоварения.
Выбор режима работы осуществляется переключателем "Мощность -
температура". Изменить режим работы можно в любое время. Независимо от
того, включена нагрузка или нет. При желании, во время работы в режиме
регулирования мощности, можно посмотреть температуру, кратковременно
переключив в режим терморегулирования, не забыв при этом вернуть
переключатель в режим управления мощностью, если нужно продолжить
управлять мощностью. Потому что в каждом режиме свои настройки и
алгоритм работы.
Требования безопасности.
На элементах платы управления регулятора опасное для жизни
напряжение. Запрещается включать регулятор в сеть с открытой крышкой
корпуса регулятора.
Не допускается попадание влаги внутрь корпуса регулятора.
Запрещается использование регулятора в агрессивных средах с
содержанием в атмосфере кислот, щелочей, масел и т. п.
Для защиты обслуживающего персонала, регулятор необходимо
запитывать только от розеток с защитным заземлением.
Регулятор предназначен для использования только для электропитания
ТЭНов. Использование в других целях, может привести к выходу из строя
как регулятора, так и питаемых приборов. В этом случае ответственность за
поломку оборудования несет потребитель, а гарантийные обязательства
изготовителя не действуют.
